一種新型熱作模具鋼熱處理工藝
/ 2021/6/5 16:41:34
次
熱作
模具鋼主要用于制作熱鍛模、熱擠壓模、壓鑄模等。這些模具在工作時(shí)除了承受高溫高載荷外，還要承受激冷激熱。因此，熱作模具鋼在較高的工作溫度下應(yīng)具有良好的強(qiáng)度、硬度、耐磨性、抗冷熱疲勞性、抗氧化性和抗特殊介質(zhì)的腐蝕性能。當(dāng)模具鋼成分及制備工藝確定時(shí)，熱處理工藝對(duì)組織具有較大的影響。模具鋼的磨損抗力主要取決于熱處理工藝及其組織。本實(shí)驗(yàn)用鋼是一種高性能低成本熱作模具鋼，該模具鋼主要通過(guò)固溶強(qiáng)化、沉淀強(qiáng)化來(lái)提高模具鋼的性能。通過(guò)熱處理工藝，可以改變模具鋼偏析、均勻合金成分，調(diào)整強(qiáng)化相的形態(tài)、尺寸、分布及其體積分?jǐn)?shù)，從而改善其性能。由此可見(jiàn)，研究該新型模具鋼的熱處理工藝，對(duì)提高該合金力學(xué)性能，發(fā)揮合金潛力，延長(zhǎng)使用壽命、節(jié)約成本具有重要意義。

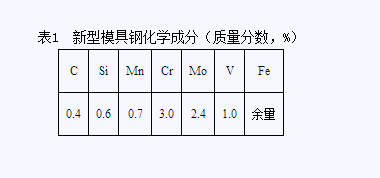

新型熱作模具鋼成分如表1所示。合金經(jīng)200kg真空感應(yīng)爐熔煉，澆注成Φ180mm的圓柱棒。合金經(jīng)成分檢測(cè)合格后，進(jìn)行鍛造處理，鍛壓比為5～6。試驗(yàn)用鋼鍛造后在850℃進(jìn)行退火處理并隨爐冷卻。
對(duì)本實(shí)驗(yàn)所用淬火溫度分別為1000、1050、1100和1150℃，保溫后油淬。測(cè)試其硬度及磨損性能，選擇合適的淬火溫度。在淬火試驗(yàn)所得實(shí)驗(yàn)數(shù)據(jù)的基礎(chǔ)上，選定520、540、560、580、600、620和640℃7個(gè)回火溫度對(duì)試樣進(jìn)行兩次回火，每次回火2h，然后空冷。采用型號(hào)為T(mén)K-C1380光學(xué)顯微鏡和KYKY2800B掃描電子顯微鏡觀察試樣組織。物相分析使用日本理光D/max2500型X射線衍射儀。洛氏硬度采用HR-150A型硬度計(jì)。磨損試驗(yàn)在M-2000型磨損機(jī)上進(jìn)行。
結(jié)果表明：低于1100℃淬火，存在帶狀組織及偏析，硬度和磨損性能較低。1100℃淬火時(shí)，組織比較均勻，有較好的硬度和耐磨性。淬火溫度升高到1150℃時(shí)，形成粗大的馬氏體組織，硬度降低，磨損量增加。該熱作模具鋼經(jīng)1100℃淬火后，在回火過(guò)程中，逐漸析出碳化物，析出的碳化物類(lèi)型由滲碳體逐漸向合金碳化物轉(zhuǎn)變，硬度和磨損抗力增加。當(dāng)回火溫度進(jìn)一步升高時(shí)，合金碳化物尺寸逐漸增大，晶粒粗化，這些原因都導(dǎo)致該熱作模具鋼硬度下降，磨損量升高。該熱作模具鋼較佳的熱處理工藝為：1100℃/油淬＋2次560℃×2h回火。
